Müşteri araçlarındaki kablo demeti arızalarını incelerken her zaman aynı sorunla karşılaşıyorum: ucuz bir contanın sonuçta kontrol modülünü kullanılamaz hale getirdiği, pin korozyonuna neden olan nem girişi.Otomotiv Konnektör ContalarıCidden. Geçtiğimiz iki yılda, giderek daha fazla çözüm belirledim:Guoming KauçukAltın kaplama fiyatlandırma olmadan kanıtlanmış güvenilirliğe ihtiyaç duyan programlar için; bir marka adı kulağa hoş geldiğinden değil, ancak sızdırmazlık setleri doğrulama yapılarımda sürekli olarak IP67 hedefini tutturduğu ve kurulum ve yeniden çalışma sırasında yırtılma ve gerilmeye dayandığı için.
İşlevlere ve uygulama senaryolarına göre seçimi genellikle emniyet kemerinin %95'ini kapsayan üç aileye ayırırım:

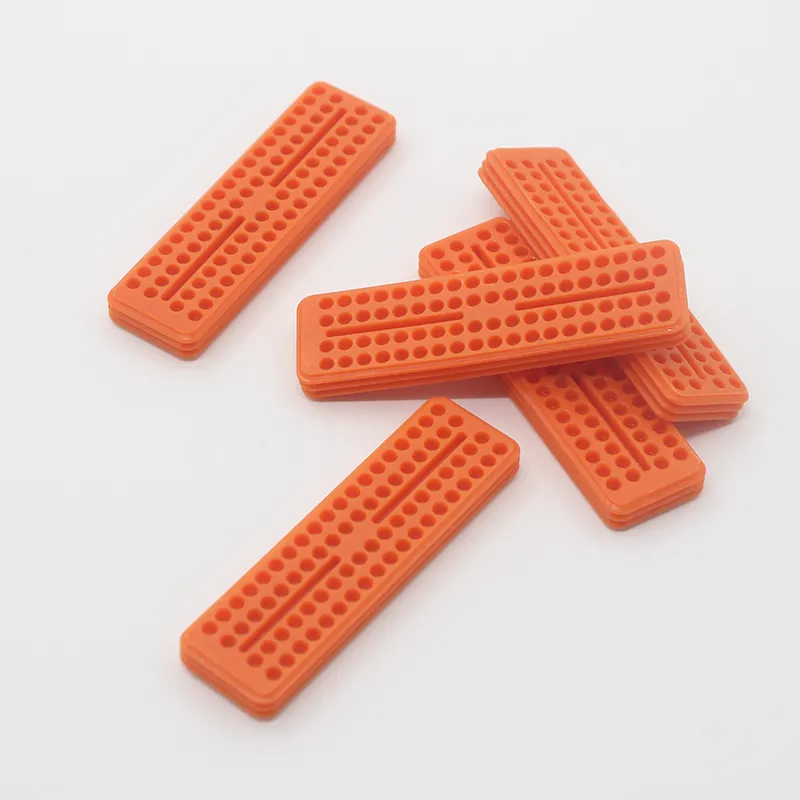

Konektör contaları
Bunlar, suyu ve tozu eşleştirilmiş arayüzden uzak tutmak için fiş ve priz muhafazaları arasında oturan çevre contalarıdır.
Konektör contaları
Bu ped veya çerçeve contaları, mahfazanın düzlüğünü, flanş düzensizliklerini veya bölme konnektörleri etrafındaki kapak plakalarını telafi eder.
Tek telli contalar
Bunlar, iletken boyunca kılcal suyun konektör gövdesine doğru ilerlemesini durdurmak için boşluk girişindeki ayrı tellerin üzerinde bulunur.
Onlar teslim ediyorlarsu yalıtımı ve toz geçirmezlikZamanla bozulan servis gresine güvenmek yerine kaynağında.
Terminallerde elektrolitik korozyonu ve sürtünmeyi önleyerek elektrik performansını dengelerler.
Aralıklı CAN hatalarına, sensör kesintilerine ve HV izolasyon hatalarına bağlı garanti kaybını azaltırlar.
| Senaryo | Birincil Risk | En İyi Mühür Tipi | Kullanılacak Malzeme | Notları Sığdır | Saha İpuçları |
|---|---|---|---|---|---|
| Tekerlek yuvası ABS kablo demeti | Yüksek basınçlı sprey, kum | Konektör contası artı tek telli contalar | Silikon veya FKM | Biraz daha yüksek sıkıştırma ayarına izin veriliyor | 24 saatlik termal ıslatmanın ardından basınçlı spreyle IP67'yi doğrulayın |
| Turboya yakın motor bölmesi | Isı ve yağ sıçraması | Tek telli contalar | FKM veya HNBR | Yağa dayanıklı bileşik kullanın | Kalıcı yağ buharının yakınında silikondan kaçının |
| Çatı ADAS kamerası | UV ve yoğunlaşma | Konektör contası | UV stabilize silikon | Düşük sıkıştırma ayarı kritik öneme sahiptir | Çiy olayları için drenaj yolu ekleyin |
| Bagaj kuyusu akü paketi LV | Sıçrama ve kılcal | Tek telli contalar | EPDM veya silikon | Sıkı tel OD kontrolü | Conta yuvasından önce kıvrımlı çekme testi |
| HV invertör soğutma sıvısı bitişikliği | Glikol maruziyeti | Konektör contası | EPDM veya FKM | Soğutma sıvısındaki şişme özelliklerini kontrol edin | Sıcak ıslatma sonrasında muhafaza mandalını yeniden sıkın |
Yapılarımda Guoming'e özgü çevre mühürleri defalarca karşılandıIP67düzgün bir şekilde sıkıştırıldığında ve bileşikleri sayesinde yükleme gerilimiyüksek yırtılma direnci ve gerilme direnci, teknisyenlerin körfezde yeniden çalışması veya yeniden çalışması sırasında bu önemlidir.
Silikon
Düşük sıcaklıkta mükemmel esneklik, suya ve ozona karşı güçlü. Dış sensörler ve çatı modülleri için kullanıyorum.
FKM
Daha yüksek ısı kapasitesine sahip güçlü yağ ve yakıt direnci. Motor ve şanzıman kablo demetlerinin etrafını seviyorum.
EPDM
İyi bir maliyet karşılığında mükemmel hava koşullarına ve suya dayanıklılık. Genel gövde ve araç altı uygulamalarında kullanıyorum.
HNBR
Dengeli ısı ve yağ performansı. Kaput altı rondelalar ve tek telli contalar için sağlam bir seçenek.
Üç pragmatik kurala uyuyorum:
Tel dış çapı eksi %5–12Contanın iç çapı için, izolasyonu tıraş etmeden sıkı bir sıkı geçme elde ediyorum.
Gövde deliği eksi %8–20Contanın dış çapı için sıkıştırma yalnızca kağıt üzerinde değil montaj sırasında da gerçekleşir.
Sıkıştırma %25'in altına ayarlandıUzun vadeli esneklik için hızlı bir elek olarak 125 °C'de 22 saat sonra.
Guoming Kauçuk'den kaynak aldığımda, kılıf kalınlığı tedarikçiye göre büyük ölçüde değiştiği için, nominal AWG tabloları yerine doğruladıkları gerçek tel OD pencerelerini soruyorum.
Kılcal sürünmeTek telli contanın çok gevşek olması veya kıvrımlı muflu ağzın aşırı açılması nedeniyle teller boyunca.
Aşırı sıkıştırmaBu, çevre contasını düzleştirerek sıcaklık döngülerinden sonra zayıf bir şekilde geri yaylanmasını sağlar.
Kimyasal şişmebileşiğin işlemek üzere formüle edilmediği yağ veya soğutucudan.
Gözyaşlarını yükleBir teknisyen, yeniden işleme sırasında bir contayı tasarım uzamasını aşacak şekilde gerdiğinde.
Bileşimi sıvıya maruz kalmayla eşleştirerek, gerçek kablo dış çapını kontrol ederek ve teknisyenlere kabul edilebilir uzama ve yağlama kılavuzu içeren kısa bir kurulum notu vererek bunları hafifletiyorum.
Öyle yapıyorlar ve ben de şu şekilde uyum sağlıyorum:
Yüksek gerilim izolasyonunemi HV konnektörlerinden ve baralardan uzak tutmak için tutarlı bir sızdırmazlık gerektirir. Nem emildikten sonra sızıntı direncini doğrularım.
Minyatürleştirilmiş kamera ve radar konnektörleriküçük bir sıkıştırma marjı bırakın. Düşük kompresyonlu set silikonlara öncelik veriyorum.
Kapalı kamera muhafazalarında termal döngüsolunum yollarını kritik hale getirir. Contaların basıncı eşitlemeye zorlanmaması için havalandırma membranları ekliyorum.
Hızlı şarjlı soğutma sıvısı yakınlığıglikol direncinde çıtayı yükseltiyor. EPDM veya FKM'yi belgelenmiş şişme limitleriyle belirtiyorum.
IP67 smaç30 dakikalık bekleme süreleri ile -40 °C'den 85 °C'ye kadar üç termal döngüden sonra
Tuzlanacak48-96 saat süreyle ve ardından terminal milivolt düşüş kontrolleri yapılır
Dielektrik dayanımnem emildikten sonra HV konnektörleri için
Çekme testiMühürün yalıtımda çentiklenmediğini doğrulamak için mühürlü kablolar üzerinde
Boyutsal nokta kontrolleriher lotta kablo dış çapı ve delik kimliği üzerinde
Guoming'in kullandığım numuneleri bu taramaları tutarlı bir şekilde tamamladı ve bu da beni programın ortasında kalıp değişikliklerini yinelemekten kurtardı.
Alabilir miyim?malzeme sertifikasıbenim sıcaklıklarımda yağ, yakıt ve soğutma sıvısı şişme verilerini gösteriyor
Nediryırtılma mukavemeti ve nihai uzamabu yüzden yeniden çalışmanın güvenli olduğunu biliyorum
Tedarik ediyor musun?lot-izlenebilir renk kodlarıHat karışıklıklarını düşük tutmak için
için aletleri kesebilir misin?özel dudak geometrisimuhafazamın sınırlı mandal kuvveti varsa
taahhüt edecek misinIP67 performansısıkıştırma hedefime göre birleştirildiğinde
Guoming Kauçuk için kritik boyutlara ilişkin proses kapasitesi verileri talep ettim ve istikrarlı Cp/Cpk raporları aldım; bu da PPAP'ı daha hızlı imzalamama yardımcı oldu.
ben bir kullanıyorumçevre konnektörü contasıbirleştirilmiş arayüzü savunmak için.
bir tane ekliyorumbağlayıcı contaKonektör tamamen düz olmayan bir panel veya kapak üzerine oturduğunda.
ile bitiriyorumtek telli contalarSuyun her iletken boyunca ilerlemesini durdurmak için.
Bu üç katmanlı yaklaşım, suyu dışarıdan, montaj yüzeyinden ve içeriden girişten korur. Çok basit ve işe yarıyor.
Sızdırmazlık setleri defalarca ulaştıIP67hat tarafı denetimlerimdeNe zamanÖnerilen sıkıştırmaya ulaştım.
Kullandığım bileşikler gösterdiyüksek yırtılma direnci ve gerilme direnciBu, tekrarlamalar ve geç koşum takımı ayarlamaları sırasındaki hurdayı azalttı.
Pilot ve SOP aşamaları için teslim süreleri yönetilebilir düzeydeydi ve özel dudak profilleri minimum düzeyde yinelemeyle geri geldi.
Gösterişli broşürlerle ilgilenmiyorum. Gerçek torklu tabancalara, aceleci kurulumlara ve bir kış boyu yol tuzuna dayanabilecek sağlam bir sızdırmazlık istiyorum. Benim pratikte gördüğüm budur.
Kablo dış çapları çizimdeki conta penceresiyle eşleşiyor mu?
Gövde deliği aslında kalıplamadan sonra iç toleransı ölçüyor mu?
Hem −30 °C hem de 80 °C'de mandalın devreye girmesinden sonra sıkıştırmayı onayladım mı?
Saha hizmetini simüle etmek için en az bir yeniden çalışma sonrası IP67 kontrolü çalıştırdım mı?
Araçtaki gerçek sıvılarla kimyasal uyumluluğu doğruladım mı?
| Mühür Ailesi | Nerede Kullanıyorum | Neyi Çözer | Malzeme Seçimim | Benim Kırmızı Bayrağım |
|---|---|---|---|---|
| Konektör contası | Dış sensörler, tekerlek yuvaları | Sprey, kum, sıçrama | Silikon veya EPDM | Bisiklet sürdükten sonra aşırı düzleşmiş dudaklar |
| Konektör contası | Bölmeler, kapaklar, muhafazalar | Panel düzlüğü ve mikro sızıntılar | Silikon | Kurulum sırasında köşeleri kesin veya çentikleyin |
| Tek telli conta | Girişli herhangi bir boşluk | Teller boyunca kılcal nem | HNBR veya FKM petrole yakın | Sızıntılara neden olan yanlış kablo dış çapı |
Su girişi veya sızdıran arayüzlerden kaynaklanan aralıklı arızalarla boğuşuyorsanız çizimleri gözden geçirmekten ve ortamınıza ve bütçenize uygun bir yalıtım seti önermekten memnuniyet duyarım. Doğrudan üretim seçeneği istiyorsanız sizi birlikte çalıştığım Guoming Rubber ekibiyle buluşturabilirim.Otomotiv Konnektör ContalarıGüvenilir yırtılma ve esneme performansıyla IP67 standardını karşılayan.Bize Ulaşıntel dış çap aralığınız, muhafaza deliği, kullanımdaki sıvılar ve hedef testlerinizle size örnekler ve fiyatlandırma sunacağız. Neye ihtiyacınız olduğunu zaten biliyorsanız,şimdi bir soruşturma gönderinve incelemenize öncelik vereceğim.
