Elektrik Konektörü için 12 Pimli Tel Contası Nedir ve Elektrik Bağlantılarını Nasıl Korur?

Elektrik Konektörü için 12 Pimli Tel Contası Nedir?

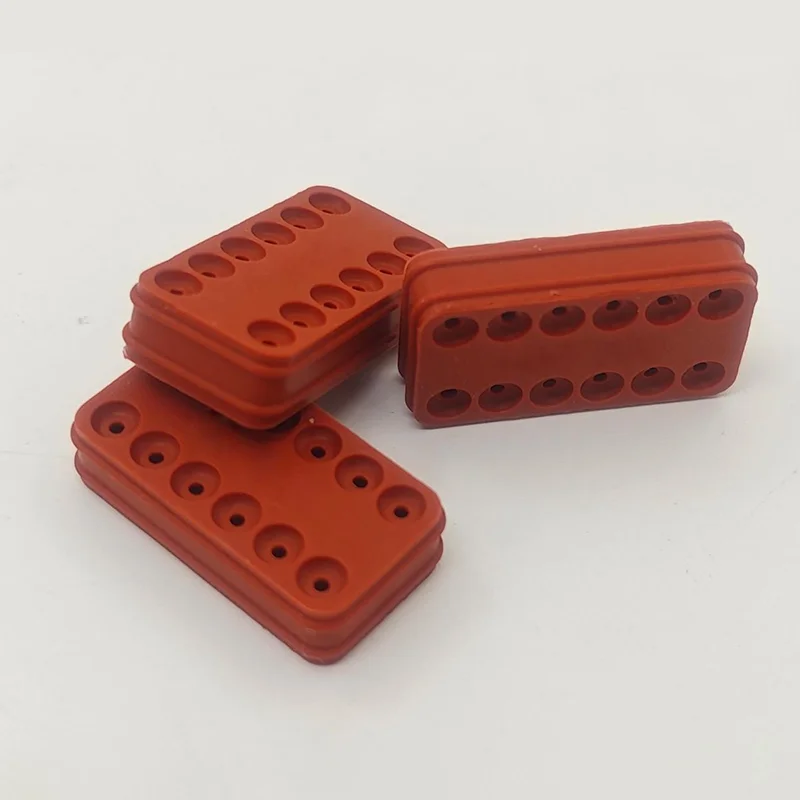

A Elektrik Konnektörü için 12 Pinli Tel Contaon iki ayrı bağlantı konumu içeren bir elektrik konnektörü için tasarlanmış bir sızdırmazlık bileşenidir. Birincil amacı, kabloların konnektör muhafazasının içine geçtiği alanı yalıtarak istenmeyen maddelerin dahili terminallere ulaşmasını önlemeye yardımcı olmaktır.

Konektör mahfazasının aksine, tel conta normalde nispeten küçük bir elastomerik bileşendir. Performansı büyük ölçüde boyutsal doğruluğa, malzeme özelliklerine, tel çapı uyumluluğuna, sıkıştırmaya ve konektör boşluğunun geometrisine bağlıdır.

Pratik uygulamalarda conta, konnektör muhafazası, terminaller, kablolar, kilitleme mekanizmaları ve diğer sızdırmazlık elemanları ile birlikte çalışır. Bu nedenle komple bir sızdırmazlık sistemi yalnızca kauçuk bileşenle değerlendirilemez. Kablo contası konnektör tasarımına ve kablo boyutlarına tam olarak uymalıdır.

Çok pinli elektrik sistemleri için her kablo giriş noktasının yalıtılması özellikle önemlidir çünkü kablonun etrafındaki küçük bir açıklık nem, toz, yağ veya diğer kirletici maddeler için bir giriş yolu haline gelebilir. Zamanla kirlenme, korozyona, dengesiz elektrik performansına, yalıtım sorunlarına veya erken bileşen arızasına neden olabilir.

12 Pimli Tel Conta Nasıl Yapılandırılmıştır?

Tipik bir 12 pinli konnektör yalıtım çözümü, bireysel kablo boşluklarına karşılık gelen birden fazla yalıtım alanı içerebilir. Konektör tasarımına bağlı olarak conta, ayrı bir tel conta, çok boşluklu bir sızdırmazlık bileşeni veya başka bir özel konfigürasyon olarak üretilebilir.

Sızdırmazlık alanı normalde elastomer ile çevresindeki konnektör bileşenleri arasındaki kontrollü girişime dayanır. Tel doğru bir şekilde yerleştirildiğinde, sızdırmazlık dudağı veya sızdırmazlık yüzeyi, konektör boşluğunun içinde güvenli bir şekilde konumlandırılırken, tel kılıfın etrafında sıkıştırılır.

En önemli yapısal faktörler genellikle şunları içerir:

• İç çap:Uygulanabilir tel veya kablo çapına yakın olmalıdır.
• Dış çap:Aşırı deformasyon olmadan konnektör boşluğuna takılmalıdır.
• Sızdırmazlık dudakları:Tel yüzeyi çevresinde kontrollü temas sağlayın.
• Saklama özellikleri:Montaj sırasında contanın doğru konumda tutulmasına yardımcı olun.
• Malzeme kalınlığı:Sıkıştırmayı, esnekliği ve uzun vadeli sızdırmazlık davranışını etkiler.
• Genel geometri:Konektör mahfazası ve terminal konfigürasyonuyla eşleşmelidir.

Küçük boyutlu sapmalar sızdırmazlık performansını etkileyebileceğinden, hassas kalıplama ve tutarlı kalite kontrolü üretim uygulamaları için önemlidir.

12 Pimli Tel Conta Ne Yapar?

Ana işlev, kablo giriş noktası çevresinde çevresel bir bariyer oluşturmaktır. Ancak pratik değeri basit su yalıtımının ötesine uzanır.

Gerçek koruma seviyesi, mahfaza tasarımı, birleşme durumu, kablo boyutları, conta malzemesi, montaj kalitesi ve test gereksinimleri dahil olmak üzere konnektör sisteminin tamamına bağlıdır. Bu nedenle bir conta hiçbir zaman amaçlanan bağlantı sisteminden bağımsız olarak belirtilmemelidir.

Yaygın Olarak Hangi Malzemeler Kullanılır?

Malzeme seçimi tel conta geliştirirken veya satın alırken en önemli kararlardan biridir. Farklı elektriksel ortamlar, sızdırmazlık bileşenlerini farklı sıcaklık, nem, yağlar, kimyasallar, titreşim ve mekanik stres kombinasyonlarına maruz bırakır.

Silikon kauçuk, elektrik konnektörü sızdırmazlığı için sıklıkla düşünülür çünkü esnekliği, sıcaklık değişimlerinde sızdırmazlık temasını korurken tel kılıfların etrafına uyum sağlamasına olanak tanır. Ancak, yalnızca en sık kullanılan seçeneği seçmek yerine, her zaman gerçek çalışma ortamına göre doğru malzeme seçilmelidir.

Birini Seçerken Nelere Dikkat Edilmelidir?

12 pinli kablo contasının seçilmesi, konnektör konumlarının sayısının eşleştirilmesinden daha fazlasını gerektirir. Alıcılar ve mühendisler, üretim siparişi vermeden önce tüm boyut ve çevre gerekliliklerini doğrulamalıdır.

1. Tel çapı
   Tel yalıtımının gerçek dış çapını doğrulayın. Önemli ölçüde farklı bir çap için tasarlanmış bir conta, yetersiz sıkıştırmaya veya aşırı montaj kuvvetine neden olabilir.
2. Konektör boşluğu boyutları
   Contanın dış geometrisi konnektör boşluğuyla tam olarak eşleşmelidir.
3. Kauçuk malzeme
   Bileşiği sıcaklığa, neme, kimyasallara, yağlara, UV'ye maruz kalmaya ve diğer çevresel faktörlere göre seçin.
4. Sertlik
   Kauçuğun sertliği yerleştirme kuvvetini, sıkıştırmayı, esnekliği ve sızdırmazlık temasını etkiler.
5. Sıcaklık aralığı
   Beklenen minimum ve maksimum çalışma sıcaklıkları malzeme onayından önce tanımlanmalıdır.
6. Çevre koruma gereksinimi
   Konektör tertibatının tamamı için gerekli çevre koruma seviyesini belirleyin.
7. Montaj süreci
   Manuel yerleştirme, otomatik kablo demeti montajı, terminal kıvırma ve konnektör eşleşmesi, contaya farklı gereksinimler getirebilir.
8. Üretim hacmi
   Yüksek hacimli projeler, özel takımlama ve optimize edilmiş kalıplama süreçlerini haklı gösterebilirken, düşük hacimli uygulamalar farklı geliştirme stratejileri gerektirebilir.

12 Pinli Tel Contalar Nerede Kullanılır?

12 pinli sızdırmazlık konfigürasyonu, çevre korumasını korurken birden fazla elektrik devresinin bir konnektörden geçmesinin gerektiği her yerde kullanılabilir.

• Otomotiv kablo demetleri:Motor bölmeleri, gövde elektroniği, aydınlatma sistemleri, sensörler, kontrol modülleri ve diğer araç elektrik sistemleri.
• Elektrikli araçlar:Seçilmiş düşük voltajlı elektrik arayüzleri, sensörler, kontrol sistemleri ve yardımcı elektrikli ekipmanlar.
• Endüstriyel ekipman:Makineler, otomasyon sistemleri, kontrol kabinleri, sensörler, motorlar ve mobil ekipmanlar.
• Tarım makineleri:Çamur, yağmur, toz, titreşim ve sıcaklık değişimlerine maruz kalan ekipmanlar.
• İnşaat makineleri:Zorlu dış ortamlarda dayanıklı elektrik bağlantıları gerektiren ağır ekipmanlar.
• Dış mekan elektrik sistemleri:Yağmura, toza, neme ve değişen çevre koşullarına maruz kalan ekipmanlar.
• Özel elektronik ekipman:Çevresel yalıtımlı kompakt çok devreli kablolama gerektiren uygulamalar.

Kesin uygulama gerekli malzemeyi, boyutları, sızdırmazlık yapısını ve doğrulama yöntemini belirler. Korumalı bir iç mekan kontrol sistemi için uygun bir bileşen, açıkta kalan bir motor bölmesi veya ağır hizmet tipi dış mekan makinesi için uygun olmayabilir.

Tel Conta Nasıl Takılmalıdır?

Doğru kurulum çok önemlidir çünkü yüksek kaliteli bir conta bile hasar görürse, yanlış konumlandırılırsa veya uygun olmayan bir kabloyla eşleştirilirse etkinliğini kaybedebilir.

1. Contayı inceleyin:Kesik, çatlak, deformasyon, parlama, kirlenme veya diğer görünür kusurları kontrol edin.
2. Kablo uyumluluğunu doğrulayın:Tel çapının belirtilen sızdırmazlık aralığına uygun olduğunu doğrulayın.
3. Teli hazırlayın:Tel kılıfın temiz ve hasarsız olduğundan emin olun.
4. Contayı doğru şekilde yerleştirin:Sızdırmazlık bileşeninin konektör tasarımına göre yönlendirildiğinden emin olun.
5. Terminali dikkatlice yerleştirin:Terminalin takılması sırasında sızdırmazlık dudağını yırtmaktan veya yuvarlamaktan kaçının.
6. Terminal tutmayı doğrulayın:Terminalin doğru konuma ve kilitleme mekanizmasına ulaştığını doğrulayın.
7. Son montajı inceleyin:Test etmeden önce conta konumunu ve konnektör eşleşme durumunu kontrol edin.

Otomatik üretim için conta aynı zamanda yerleştirme ekipmanı, aletler, montaj hızı ve yağlama gereksinimleriyle uyumluluk açısından da değerlendirilmelidir. Aşırı yerleştirme kuvveti contaya veya tele zarar verebilir, yetersiz sıkıştırma ise çevre korumasını azaltabilir.

Kötü Seçilmiş Bir Mühür Hangi Sorunlara Neden Olabilir?

Konektör sızdırmazlık sorunlarının çoğu, sızdırmazlık sisteminin konseptinden ziyade, sızdırmazlık elemanı ile gerçek uygulama arasındaki uyumsuzluktan kaynaklanmaktadır.

Bu sorunlar, satın alma kararlarının neden yalnızca fiyat veya görünüm yerine tam teknik spesifikasyonlara dayandırılması gerektiğini göstermektedir.

Özel Üretim Konektör Sızdırmazlığını Nasıl İyileştirir?

Konektör ve kablo boyutları halihazırda belirlenmiş bir tasarımla eşleştiğinde standart sızdırmazlık bileşenleri pratiktir. Ancak birçok OEM ve endüstriyel proje, özel konnektör boşlukları, sıra dışı kablo çapları, sınırlı kurulum alanı veya zorlu çevre koşulları nedeniyle özelleştirilmiş geometri gerektirir.

Özel üretim, sızdırmazlık profilinin, boyutlarının, malzemesinin, sertliğinin, renginin ve üretim sürecinin müşterinin uygulamasına göre geliştirilmesine olanak tanır.

Örneğin, özelleştirilmiş bir 12 pimli kablo contası projesi aşağıdakileri gerektirebilir:

• Farklı tel özellikleri için özelleştirilmiş iç çaplar
• Tescilli konnektör muhafazası için özel dış geometri
• Farklı sızdırmazlık dudağı tasarımları
• Spesifik kauçuk sertliği
• Devre tanımlaması için özelleştirilmiş renkler
• Sıcaklık veya kimyasal maruziyete dayalı malzeme seçimi
• Çizimlerden, örneklerden veya 3D verilerden geliştirilen takımlar
• Yüksek hacimli üretim için tutarlı boyut kontrolü

Zhejiang Guoming Kauçuk Teknolojisi Co, LtdElektrik konnektörü uygulamaları için özelleştirilmiş kauçuk sızdırmazlık bileşenleri tedarik edilirken dikkate alınabilir. OEM projeleri için, geliştirmenin başlangıcında eksiksiz teknik bilgilerin sağlanması, gereksiz numune alma döngülerinin azaltılmasına ve konnektör tasarımcısı, conta üreticisi ve montaj ekibi arasındaki iletişimin geliştirilmesine yardımcı olabilir.

Alıcılar Tel Conta Üreticisinden Ne Sormalı?

Bir tedarikçiyi seçmeden önce satın alma ekipleri açık bir teknik kontrol listesi oluşturmalıdır. Bu, doğru görünen bir bileşenin uygun olmayan bir uygulamada kullanılmasını önlemeye yardımcı olur.

Endüstriyel ve otomotiv programları için alıcılar ayrıca üretim tutarlılığı, izlenebilirlik, teknik iletişim, takım yönetimi, paketleme, teslimat kapasitesi ve uzun vadeli tedarik istikrarını da dikkate almalıdır.

Güvenilir bir tedarikçi ilişkisi ilk numunenin ötesine uzanmalıdır. Uzun vadeli konnektör performansı, birden fazla partide istikrarlı malzeme özelliklerinin, boyutsal doğruluğun ve üretim kontrollerinin korunmasına bağlıdır.

Sıkça Sorulan Sorular

Son Hususlar

A Elektrik Konnektörü için 12 Pinli Tel Contaçok devreli elektrik bağlantısının güvenilirliğinde önemli role sahip küçük bir bileşendir. Etkinliği malzeme, geometri, tel boyutu, konnektör boşluğu, sıkıştırma, montaj süreci ve çevre koşulları arasındaki etkileşime bağlıdır.

Mühendislik ekipleri için en önemli adım, sızdırmazlık malzemesini ve boyutlarını seçmeden önce tüm çalışma ortamını tanımlamaktır. Satın alma ekipleri için birim fiyatın yanı sıra tedarikçi yetenekleri, üretim tutarlılığı, kişiselleştirme desteği ve kalite kontrolü de dikkate alınmalıdır.

Standart bir bileşen gereksinimleri karşılayamadığında, OEM tasarımlı kablo contası, konnektör sistemi için daha hassas bir uyum sağlayabilir. Doğrudan mühendislik çizimlerinden, örneklerden veya boyutsal özelliklerden çalışmak, üreticilerin nihai uygulamaya daha iyi uyum sağlayan bir sızdırmazlık çözümü geliştirmesine de yardımcı olabilir.
